Endüstriyel tesislerde döner ekipmanların güvenilir şekilde çalışması, yalnızca düzenli bakım yapılmasına değil, doğru verinin doğru şekilde yorumlanmasına da bağlıdır. Titreşim analizi bu noktada en yaygın kullanılan durum izleme yöntemlerinden biridir. Ancak etkili bir titreşim izleme programı oluştururken en kritik sorulardan biri şudur:
Titreşim alarm seviyeleri neye göre belirlenmeli?
Bir ekipman için ivme, hız veya yer değiştirme değerlerinden hangisinin izleneceği; RMS, peak veya peak-to-peak ölçümlerinden hangisinin kullanılacağı; alarm limitlerinin hangi seviyede tanımlanacağı gibi sorular süreci karmaşık hale getirebilir.
Bu noktada uluslararası standartlar, bakım ve güvenilirlik ekipleri için önemli bir referans sunar. Özellikle ISO 20816-3 standardı, endüstriyel makinelerde titreşim değerlendirmesi ve alarm limitlerinin belirlenmesi için pratik bir çerçeve sağlar.
ISO 20816-3 Standardı Nedir?
ISO 20816-3, belirli güç aralıklarındaki endüstriyel makinelerin titreşim seviyelerini değerlendirmek için kullanılan bir standarttır. Bu standart, makineleri güç değerlerine ve montaj tiplerine göre sınıflandırarak temel titreşim değerlendirme bölgeleri sunar.
Genel olarak makineler şu kriterlere göre değerlendirilir:
• Makinenin motor gücü veya kW değeri
• Rijit veya esnek kaide üzerine montaj durumu
• Ölçülen titreşim hızı seviyesi
• Makinenin ait olduğu ekipman grubu
Bu yaklaşım sayesinde bakım ekipleri, yalnızca tekil bir titreşim değerine bakmak yerine, ekipmanın sınıfına ve çalışma koşullarına göre daha anlamlı bir değerlendirme yapabilir.
Titreşim Alarm Seviyeleri Neden Standartlara Göre Belirlenmeli?
Titreşim alarm limitlerini rastgele veya yalnızca geçmiş deneyime göre belirlemek, iki temel riski beraberinde getirir.
İlk risk, alarm seviyelerinin çok düşük belirlenmesidir. Bu durumda sistem sürekli uyarı üretir ve bakım ekipleri gereksiz analizlerle zaman kaybeder. Zamanla alarm yorgunluğu oluşur ve gerçekten kritik uyarılar gözden kaçabilir.
İkinci risk ise alarm seviyelerinin çok yüksek belirlenmesidir. Bu durumda ekipmanda rulman hasarı, balanssızlık, kaplin ayarsızlığı, gevşeklik veya rezonans gibi problemler ilerlemesine rağmen sistem zamanında uyarı üretmeyebilir.
ISO 20816-3 gibi standartlar, bu iki uç nokta arasında daha dengeli ve güvenilir bir alarm yapısı kurulmasına yardımcı olur.

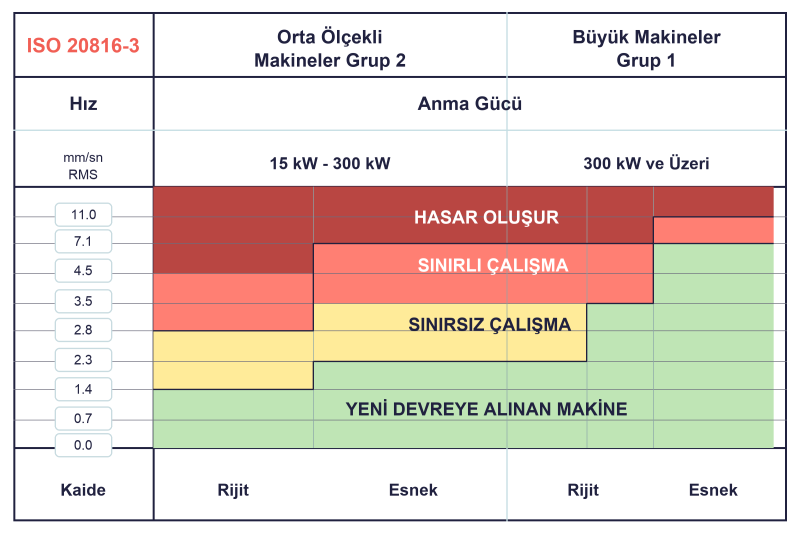

ISO 20816-3 ile Makine Sağlığı Nasıl Değerlendirilir?
ISO 20816-3 yaklaşımında ekipmanın öncelikle hangi makine grubuna dahil olduğu belirlenir. Bunun için motor etiketi, güç değeri ve montaj yapısı kontrol edilir.
Örneğin orta ölçekli makineler ile büyük makineler aynı titreşim seviyesinde aynı şekilde değerlendirilmez. Benzer şekilde rijit kaideye bağlı bir ekipman ile esnek kaideye monte edilmiş bir ekipmanın titreşim davranışı farklı olabilir.
Standartta yer alan değerlendirme bölgeleri, genellikle makinenin kabul edilebilir çalışma seviyesinde olup olmadığını anlamaya yardımcı olur. Titreşim seviyesi belirli bir eşiğin üzerine çıktığında, bu durum ekipmanda hasar gelişebileceğine veya detaylı analiz gerektiğine işaret eder.
Burada önemli nokta şudur:
Alarm seviyesi tek başına arıza teşhisi değildir. Alarm, detaylı analiz yapılması gerektiğini gösteren erken uyarıdır.
Alarm Geldiğinde Ne Yapılmalı?
Bir makinede titreşim alarmı oluştuğunda ilk adım, değeri yalnızca “yüksek” veya “düşük” olarak değerlendirmek olmamalıdır. Alarmın nedeni doğru analiz edilmelidir.
Bakım ve güvenilirlik ekipleri şu soruları sormalıdır:
• Titreşim hangi yönde arttı: yatay, dikey veya eksenel?
• Artış hangi frekans bileşenlerinde görülüyor?
• Daha önceki ölçümlerle kıyaslandığında trend nasıl değişti?
• Ekipmanda yakın zamanda bakım, revizyon veya proses değişikliği yapıldı mı?
• Artış balanssızlık, kaplin ayarsızlığı, rulman hasarı, gevşeklik veya rezonans belirtisi olabilir mi?
Bu nedenle titreşim alarm sistemleri, yalnızca limit belirlemek için değil, doğru bakım kararlarını desteklemek için kullanılmalıdır.
Modern Titreşim Analiz Yazılımlarının Rolü
Geleneksel yöntemlerde her makine için ölçüm noktalarının, alarm seviyelerinin ve veri tabanının manuel olarak oluşturulması oldukça zaman alıcı olabilir. Özellikle çok sayıda motor, pompa, fan, redüktör veya kompresör bulunan tesislerde bu süreç hem operasyonel yük yaratır hem de insan hatası riskini artırır.
Modern titreşim analiz yazılımları ise ISO standartlarına dayalı alarm yapılandırmalarını daha hızlı ve tutarlı hale getirebilir. Bu sistemler sayesinde:
• Ölçüm noktaları daha sistematik oluşturulur.
• Alarm limitleri standartlara göre yapılandırılabilir.
• Kritik ekipmanlar önceliklendirilebilir.
• Geçmiş ölçümler üzerinden trend analizi yapılabilir.
• Bakım ekipleri gerçek risklere daha hızlı odaklanabilir.
Bu yaklaşım, özellikle kestirimci bakım programı kurmak veya mevcut durum izleme sistemini daha olgun hale getirmek isteyen tesisler için önemli avantaj sağlar.
Defect Factor ve Limit Değerleri Neden Önemlidir?
ISO 20816-3 standardı, makinenin genel titreşim seviyesini değerlendirmek için güçlü bir başlangıç noktası sunar. Ancak bazı arıza türleri, özellikle erken aşamadaki rulman kusurları veya yüksek frekanslı darbe kaynaklı problemler, yalnızca genel titreşim seviyesiyle yeterince erken fark edilemeyebilir.
Bu noktada Defect Factor gibi ek göstergeler devreye girer. Defect Factor, ekipmandaki darbe karakterli titreşimleri ve arıza gelişimine işaret edebilecek anormal davranışları izlemek için kullanılan yardımcı bir değerlendirme parametresidir.
Özellikle rulman, dişli, gevşeklik veya darbe kaynaklı problemlerde Defect Factor değerlerinin takip edilmesi, bakım ekiplerine daha erken uyarı sağlayabilir. Böylece yalnızca genel titreşim seviyesi değil, ekipmanın arıza gelişim karakteri de izlenmiş olur.
Ancak burada dikkat edilmesi gereken önemli bir nokta vardır:
Defect Factor limitleri, tek başına standart bir değer olarak değil; ekipmanın tipi, çalışma devri, yük durumu, geçmiş ölçüm trendi ve saha koşullarıyla birlikte değerlendirilmelidir.
Bu nedenle alarm stratejisi oluşturulurken aşağıdaki yaklaşım daha sağlıklı sonuç verir:
• ISO 20816-3 ile genel titreşim alarm seviyeleri belirlenir.
• Defect Factor gibi ek parametrelerle erken arıza belirtileri takip edilir.
• Her ekipman için geçmiş ölçümler üzerinden normal çalışma davranışı tanımlanır.
• Limit değerleri, kritik ekipman önceliğine göre kademeli şekilde yapılandırılır.
• Alarm oluştuğunda yalnızca değere değil, trend değişimine ve spektrum analizine de bakılır.
Bu yapı sayesinde bakım ekipleri yalnızca “alarm var mı?” sorusuna değil, “bu alarm ne kadar kritik ve hangi arıza gelişimine işaret ediyor?” sorusuna da daha net cevap verebilir.
Kestirimci Bakım İçin Doğru Alarm Yönetimi
Titreşim alarm seviyelerinin doğru belirlenmesi, kestirimci bakım stratejisinin temel parçalarından biridir. Çünkü amaç yalnızca arızayı tespit etmek değil, arızaya giden süreci erken fark etmektir.
Doğru yapılandırılmış bir alarm sistemi:
• Plansız duruş riskini azaltır.
• Kritik ekipmanlarda hasar ilerlemeden müdahale imkanı sağlar.
• Bakım kaynaklarının daha verimli kullanılmasına yardımcı olur.
• Ekipman ömrünün uzamasını destekler.
• Üretim güvenilirliğini artırır.
Standartlar güçlü bir başlangıç noktası sağlar; Defect Factor, trend analizi ve ekipmana özel limitler ise bu yaklaşımı daha hassas ve uygulanabilir hale getirir.
Sonuç: Standartlara Dayalı Alarm Seviyeleri Daha Güvenilir Bakım Kararları Sağlar
Titreşim analizi programlarında alarm seviyelerinin doğru belirlenmesi, makine güvenilirliği açısından kritik bir adımdır. ISO 20816-3 standardı, bakım ekiplerine bu konuda pratik ve tutarlı bir referans sunar.
Ancak başarılı bir uygulama için yalnızca alarm limitlerini tanımlamak yeterli değildir. Ölçüm noktalarının doğru seçilmesi, ölçümlerin aynı noktalardan ve tekrarlanabilir şekilde alınması, verinin düzenli toplanması, trendlerin takip edilmesi, Defect Factor gibi ek göstergelerin değerlendirilmesi ve alarm sonrasında detaylı analiz yapılması gerekir.
RISE Güvenilirlik Çözümleri olarak, endüstriyel tesislerin döner ekipmanlarında güvenilirlik odaklı bakım yaklaşımını destekleyen çözümler sunuyoruz. Titreşim analizi, durum izleme ve kestirimci bakım uygulamaları ile ekipman sağlığını daha görünür, ölçülebilir ve yönetilebilir hale getirmek mümkündür.
Makine parkınızda titreşim alarm seviyelerini, Defect Factor limitlerini veya mevcut durum izleme yaklaşımınızı daha doğru yapılandırmak istiyorsanız, RISE Güvenilirlik Çözümleri ile iletişime geçebilirsiniz.
